Врсте ваљкастих лежајева
Ваљкасти лежајеви цилиндричног облика
Као што име каже, цилиндрични ваљкасти лежајеви су посебна врста котрљајућих лежајева у којима се цилиндри користе као котрљајни елемент и медиј за одвајање. Због унутрашње равне површине, ова врста лежајева нуди већу контактну површину на унутрашњим и спољашњим прстеновима. Цилиндрични ваљкасти лежајеви су најпогоднији за апликације где су потребне високе перформансе и велика носивост.
Конусно обликовани ваљкасти лежајеви
Конусни ваљкасти лежајеви долазе у различитим величинама и структурама; за разлику од већине других типова лежајева, код конусних ваљкастих лежајева спољашњи прстен се назива чаша, а унутрашњи прстен се назива конус због њиховог облика. Овај тип лежаја се обично састоји од четири основна елемента а то су чаша, конус, конусни ваљци и кавез који држи те ваљке на правом месту.

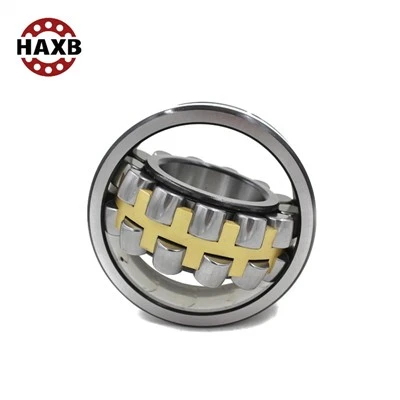

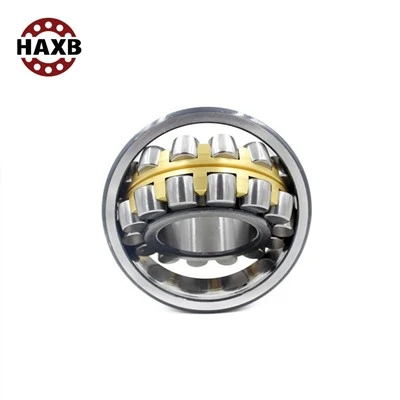

Сферични ваљкасти лежајеви
Сферни ваљкасти лежајеви су дизајнирани да издрже тешка оптерећења, јаке вибрације и неусклађеност. Као резултат већег унутрашњег радијалног зазора у односу на кугличне лежајеве са дубоким жљебовима, специјално вратило и кућиште одговарају по потреби. Њихова способност да подрже јаке вибрације и неусклађеност чини их идеалним за примену у индустрији агрегата и моторима вибратора/тресача, као и за мењаче, велике електромоторе, генераторе и друге апликације за тешке услове рада.

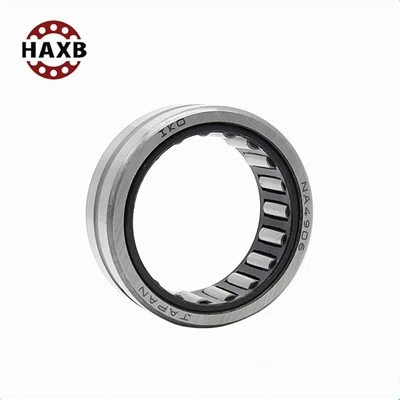

Игличасти лежај
Игличасти лежај је посебан тип ваљкастог лежаја који користи дугачке, танке, цилиндричне ваљке који личе на потребе. Њихови котрљајни елементи су малог пречника и дуге дужине. Игличасти лежајеви су компактне величине, могу носити велика радијална оптерећења и имају ограничене брзине. Могу се испоручити са или без унутрашње трке и обично се налазе у ваздухопловној индустрији, клацкалицама, држачима брегаста, мењачима, мењачима возила, осовинама и још много тога.
Потисни ваљкасти лежајеви
Потисни лежајеви подносе само потисна оптерећења и имају минималну радијалну носивост. Слично другим врстама ваљкастих лежајева, ваљкасти потисни лежаји користе ваљке. Имају могућности самопоравнања и конвексне ваљке.
Лежајеви зупчаника
Ваљкасти лежајеви који се комбинују са епицикличним зупчаником познати су као зупчасти лежајеви. Концентрична промена зупчаника и ваљака са једнаким нагибом зупчаника и пречникима ваљака се користи за приказ сваке компоненте. Коњуговани ваљци и зупчаници имају идентичне ширине када се користе у пару. Ангажман је у облику рибље кости или коси крајњих површина. Лежај зупчаника би се могао користити као кинематички једноставан планетарни зупчаник у часовницима и мерним уређајима.
Приликом одабира правог ваљкастог лежаја, мора се узети у обзир неколико критичних фактора
Капацитет
Одредите величину и правац оптерећења које ће лежај издржати, било да је радијално, аксијално или комбинација оба.
Брзина
Узмите у обзир брзину ротације апликације јер превелика брзина може утицати на перформансе лежаја.
Услови животне средине
Процените радно окружење, укључујући температуру, влажност и изложеност загађивачима, јер ови фактори могу утицати на век трајања лежаја.
Поравнање и неусклађеност
Одредите да ли апликација захтева лежај за решавање неусклађености и у складу са тим изаберите одговарајући тип.
Спаце Цонстраинтс
Узмите у обзир расположиви простор унутар машине, јер компактна решења попут игличастих ваљкастих лежајева могу бити неопходна у скученим просторијама.
Прецисион Рекуирементс
Неке апликације захтевају високу прецизност, као што су оне у медицинској или полупроводничкој индустрији.
Употреба котрљајућег елемента
И код ваљкастог лежаја и код кугличног лежаја, постоје котрљајни елемент, кавез и носачи који се састоје од лежаја. Када је котрљајући елемент у лежају сферна лопта, онда се једноставно назива куглични лежај.
Ваљкасти лежајеви су дизајнирани да издрже тешка оптерећења
Ваљкасти лежајеви користе ваљке уместо куглица што их чини способним да се користе у радијалним и аксијалним оптерећењима где су могућа неусклађеност. У различитим случајевима, користе се у аутомобилима као што су камиони, аутобуси и возила.
Дистрибуција оптерећења
У случају кугличних лежајева, они раде на преношењу оптерећења са спољашње стазе клизања на унутрашњу стазу клизања, док код ваљкастог лежаја расподељују оптерећење на велику површину чинећи пожељним управљање оптерећењем на бољи начин у поређењу са кугличним лежајем. Ово се дешава због контакта у линији што га чини способним да издржи отпорност и ударце.
Који је лежај бољи
И куглични лежаји и ваљкасти лежајеви могу имати различите капацитете, ваљкасти лежај може бити добар у погледу услова на ударе и високе отпорности, док куглични лежајеви могу бити добри за рад при већим брзинама.
На основу специфичних захтева, као што су правац оптерећења и крутост, ваљкасти лежај може се састојати од једног или два реда котрљајућих елемената. Конфигурација лежаја подржава и усмерава осовину или оптерећење радијално или аксијално у односу на друге компоненте као што су кућишта. Два потпорна блока, монтирана на оба краја или повремено, морају стегнути осовину без употребе вијака.
Конфигурација лежаја за лоцирање и без лоцирања
У конфигурацији за лоцирање, носач лежаја додирује осовину аксијално. Са друге стране, лежајеви који се не лоцирају обезбеђују аксијална померања због разлике у термичком ширењу или напрезању између вратила и кућишта. Штавише, нуди већу толеранцију компоненти, утичући на растојање између лежајева.
Прилагођена конфигурација лежаја
У подешеној конфигурацији лежаја, вратило се помера напред-назад; један носач лежаја омогућава позитивно померање док други (попречно лоциран) омогућава лоцирање вратила у супротном смеру. Корисници прво морају да подесе зазор када монтирају компоненту. Примери ваљкастих лежајева са таквом конфигурацијом су конусни ваљкасти лежајеви (о којима се говори у наставку).
Конфигурација плутајућег лежаја
У плутајућем распореду, попречно постављени лежај и контактне компоненте слободно се крећу аксијално или радијално на различитим растојањима између две крајње тачке. Разлика у термичком ширењу између осовине и кућишта и толеранције компоненте одређују плутајућу удаљеност. Сферни и лежајеви са дубоким жљебовима су примери лежајева са ваљкастим елементима са плутајућом конфигурацијом.
Да бисте схватили како функционишу ваљкасти лежајеви, прво би било најбоље разумети њихов дизајн. Лежај може да садржи куглице, кугличне ваљке, конусне ваљке или игличасте ваљке. Имају унутрашњи и спољашњи прстен са стазама за кавезне делове. Они такође укључују мазиво за смањење трења и заптивке како би се спречило улазак честица које би могле контаминирати уље.
Џепови унутар кавеза одвајају котрљајуће елементе и одржавају константан размак док се апарати котрљају по тркачким стазама. Као што је већ поменуто, ваљкасти лежајеви долазе у различитим конфигурацијама, укључујући једноредне и дворедне елементе.
Цилиндри између унутрашњег и спољашњег прстена омогућавају кавезним елементима да се котрљају у стазама клизања дуж једне осе. Елементи за котрљање би склизнули из положаја током рада без кавеза, узрокујући квар лежаја. Кавези не подносе никаква оптерећења, а њихова сврха је да држе ваљке на месту. Постоје и лежајеви без кавеза који се називају пуни комплементарни лежајеви (ФЦБ). Уобичајено, ФЦБ имају више котрљајућих елемената, подносе већа оптерећења. Још једна предност је што могу да издрже изненадна ударна оптерећења јер ваљци равномерно распоређују оптерећење по целој стази.
Такође постоји потреба за подмазивањем ваљкастих лежајева. Да ли ћете подмазати или не зависи од производа који купујете. Затворени ваљкасти лежајеви обично долазе претходно подмазани и није потребно додатно подмазивање. Незаптивеним је потребан план подмазивања који се зове еластохидродинамичко подмазивање и морају се придржавати спецификација произвођача.
У овом режиму подмазивања, мазиво, обично мање од једног микрона, примењује се са нивоима притиска који достижу до 34.500 бара (500,000 пси). Маст делимично очвршћава и еластично деформише котрљајуће елементе и контактну површину. Свака контаминација уља може довести до значајне деградације површине за спајање и може довести до нагомилавања више честица хабања.
Ваљкасти лежајеви, укључујући цилиндричне, конусне, сферичне и игличасте лежајеве, направљени су од четири основне компоненте
Унутрашњи прстен
Унутрашњи прстен је компонента повезана са ротирајућом осовином. Служи као примарна носива површина лежаја и директно је у интеракцији са ваљцима. Дизајн и геометрија унутрашњег прстена су критични за перформансе лежаја и морају бити правилно монтирани на осовину да би се обезбедила ефикасна расподела оптерећења.
Спољни прстен
Спољни прстен, који окружује унутрашњи прстен и обезбеђује фиксну монтажну површину за лежај. Повезан је са кућиштем или машинском структуром. Баш као и унутрашњи прстен, дизајн спољашњег прстена игра виталну улогу у раду лежаја. Мора бити безбедно постављен унутар кућишта лежаја.
Ваљци су носиви елементи лежаја. Ове цилиндричне, конусне, сферне или игличасте компоненте преносе примењене силе и омогућавају глатку ротацију. Дизајн ваљака варира у зависности од типа лежаја и примене. Цилиндрични ваљци се обично налазе у цилиндричним ваљкастим лежајевима, док се конусни ваљци користе у конусним ваљкастим лежајевима и тако даље.
кавез (држач на ваљцима)
Кавез, такође познат као држач ваљка или сепаратор, је кључна компонента која одржава размак и поравнање ваљака унутар лежаја. Он спречава да ваљци дођу у директан контакт један са другим, што може довести до трења и хабања. Поред тога, кавез помаже у равномерној дистрибуцији мазива унутар лежаја. Материјал и дизајн кавеза могу се разликовати у зависности од специфичних захтева за лежајеве.
Избор правог ваљкастог лежаја за одређену примену захтева разматрање неколико фактора
Захтеви за оптерећење
Одредите величину и врсту оптерећења које лежај треба да подржи, било радијално, аксијално или комбиновано.
Брзина
Узмите у обзир брзину ротације или линеарну брзину којом ће лежај радити како бисте били сигурни да може да поднесе потребан број обртаја у минути.
Услови рада
Процените факторе околине као што су температура, влажност и изложеност прашини или хемикалијама које могу утицати на перформансе лежаја.
Ограничења простора и дизајна
Узмите у обзир расположиви простор и величину лежаја, дизајн и захтеве за монтажу.
Лежај треба да остави одређени зазор током уградње како би могао слободно да се окреће током рада. Међутим, ако је зазор превелик или премали, то може довести до лошег рада лежаја, тако да се мора подесити према величини лежаја и радним захтевима.
Чишћење
Веома је важно држати лежајеве чистим. Сваки пут када се мења уље за подмазивање, лежајеве треба очистити и проверити да ли има абнормалности, као што су стране материје, оштећења итд.
Редовно подмазивање
Лежајеви морају бити адекватно подмазани током употребе да би се смањило хабање и трење. Због тога је потребно редовно додавати одговарајућу количину уља за подмазивање или мазива у лежајеве и обратити пажњу на чишћење и замену масти.
Редовна инспекција
Лежајеви ће доживети хабање и замор током рада, тако да се лежајеви морају редовно прегледати и заменити како би се избегли кварови и утицали на нормалан рад опреме.
Ево одговора за која оптерећења су ваљкасти лежајеви најприкладнији
Ваљкасти лежајеви су погодни за руковање великим радијалним и неким аксијалним оптерећењима. Цилиндрични ваљци унутар лежаја су дизајнирани да подносе првенствено радијалне силе - силе управне на осу ротације. Велика контактна површина између ваљака и унутрашњих/спољних прстенова омогућава ваљкастим лежајевима да издрже тешка радијална оптерећења без прекомерног хабања.
Конусни ваљкасти лежајеви могу да поднесу комбинована радијална и потисна оптерећења јер су ваљци конусни, за разлику од цилиндричних ваљкастих лежајева који подносе радијална оптерећења. Угаоне површине унутрашњег и спољашњег прстена у конусним ваљкастим лежајевима омогућавају им да подрже аксијална/потисна оптерећења која делују паралелно са осом ротације. Међутим, они не могу да поднесу исту величину аксијалних оптерећења као наменски потисни лежајеви као што су куглични потисни лежајеви или плочасти потисни лежајеви.
У применама као што су главчине точкова за возила, ваљци транспортера, мењачи, ременице, осовине шинских вагона и индустријски вентилатори, ваљкасти лежајеви се истичу јер се претежно баве радијалним оптерећењима. Ваљци веома добро подносе обимна оптерећења. Ваљкасти лежајеви могу имати кавезе/водиче између ваљака како би били равномерно распоређени и спречили искривљење под оптерећењем. тешка радијална оптерећења са одређеним аксијалним капацитетом оптерећења чине ваљкасте лежајеве разноврсним избором за контролу ротационог кретања у поређењу са клизним лежајевима или чаурама.
Ево неколико савета који ће вам помоћи да спречите квар ваљкастог лежаја:
Правилно подмазивање
Уверите се да је лежај подмазан одговарајућом врстом и количином масти или уља. Неправилно подмазивање је главни узрок прераног квара лежаја. Поново подмазујте у одговарајућим сервисним интервалима.
Заштитите од загађивача
Држите прљавштину, влагу, прашину и друге загађиваче даље од лежаја. Контаминација може проузроковати разбијање масти или честице да уђу између ваљака и трка, што доводи до хабања и замора. Користите заптивке или штитнике да бисте заштитили лежај.
Правилно поравнајте лежај
Неусклађеност оптерећује лежај и доводи до неравномерног и убрзаног хабања. Уверите се да је лежај правилно поравнат унутар кућишта и са свим вратилима. Користите алате за поравнање током инсталације.
Контролишите оптерећење и вибрације
Преоптерећење лежаја или прекомерне вибрације могу изазвати заморне пукотине и ломљење. Уверите се да примена лежаја остаје у границама носивости и контролишите спољне изворе вибрација.
Правилно постављање и руковање
Користите одговарајуће алате за монтажу и уклањање како бисте спречили оштећење лежаја током постављања. Избегавајте ударање или гурање лежаја на осовину или кућиште.
Редовно прегледајте
Повремено проверавајте лежајеве на буку, лабавост, стање мазива и честице хабања. Планирани прегледи и замена при првим знацима хабања могу помоћи да се избегне квар током рада.
Како одредити тачну величину ваљкастих лежајева
Ево неколико савета за одређивање тачне величине ваљкастих лежајева:
Погледајте пречник осовине и отвор кућишта где ће лежај бити монтиран. Унутрашњи пречник лежаја треба да одговара пречнику осовине, док спољни пречник треба да одговара отвору кућишта.
Узмите у обзир оптерећења и брзине које ће лежај морати да поднесе. Веће оптерећење или веће брзине генерално захтевају веће лежајеве. Каталози произвођача пружају оцене оптерећења и брзине за различите величине лежајева које могу да усмере ваш избор.
Узмите у обзир уске кројеве. Ако ће лежај бити уметнут на осовину, потребно је да изаберете лежај са нешто мањим унутрашњим пречником од осовине да бисте створили ту сметњу. Исто тако за интерференцију спољашњег пречника у кућишту.
Размислите о унутрашњем размаку. Ваљкасти лежајеви захтевају одређену количину унутрашњег зазора између унутрашњег и спољашњег прстена и котрљајућих елемената. Превише или премало зазора може негативно утицати на перформансе. Спецификације зазора помажу у одабиру лежајева праве ширине или серије.
Погледајте све препоруке ОЕМ-а ако је ово заменски лежај за постојећу опрему. Придржавајте се величина и типова лежајева које препоручује произвођач оригиналне опреме.
Размотрите опције као што су једноделни обрађени лежајеви за посебне димензије које нису обухваћене стандардним каталошким величинама произвођача.
Имајући на уму праве мере и разматрања дизајна, можете сузити асортиман каталошких или прилагођених котрљајућих лежајева како бисте испунили захтеве ваше примене. Такође се препоручује да се обратите добављачима лежајева за упутства.
Наша фабрика
ХАКСБ је водећи произвођач висококвалитетних кугличних лежајева у Кини. Такође укључује танкозидне, конусне ваљкасте лежајеве. Брзина ротације може достићи преко 25,000 о/мин и може се прилагодити свим врстама мотора велике брзине. Наш бренд ХАКСБ углавном производи лежајеве средњег и високог квалитета (куглични лежајеви, игличасти лежајеви и самоподмазујући лежајеви), надајући се да ће корисницима пружити одговарајући избор.
П: За шта се користи ваљкасти лежај?
П: Која је примена котрљајућег и клизног лежаја?
П: За која оптерећења су ваљкасти лежајеви најприкладнији?
П: Која је разлика између ваљкастог и кугличног лежаја?
П: Које су различите врсте ваљкастих лежајева?
П: Које су предности употребе ваљкастих лежајева?
П: Како одредити тачну величину ваљкастог лежаја?
П: Како инсталирате ваљкасти лежај?
П: Како одржавате ваљкасти лежај?
П: Шта је цилиндрични ваљкасти лежај?
П: Које факторе треба узети у обзир при избору ваљкастог лежаја?
П: Који су уобичајени проблеми са ваљкастим лежајевима?
П: Који материјали се користе за израду ваљкастих лежајева?
П: Могу ли ваљкасти лежајеви издржати високе температуре?
П: Која је разлика између ваљкастог и кугличног лежаја?
П: Шта је сферни ваљкасти лежај?
П: Како се могу спречити кварови на ваљкастим лежајевима?
П: Шта је игличасти лежај?
П: Како да знам када треба заменити ваљкасти лежај?
П: Која је разлика између отворених и запечаћених ваљкастих лежајева?
Као један од најпрофесионалнијих произвођача и добављача ваљкастих лежајева у Кини, одликују нас квалитетни производи и конкурентна цена. Будите сигурни да ћете купити висококвалитетни котрљајни лежај за продају овде из наше фабрике.
